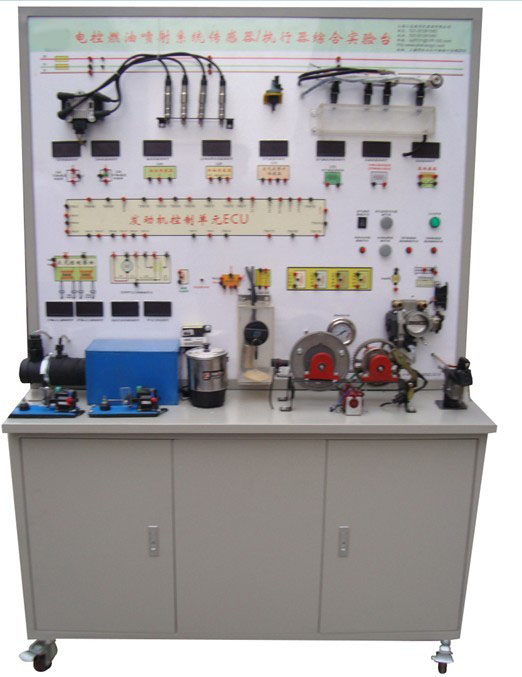

汽車傳感器與執行器示教板
汽車傳感器與執行器示教板簡 介
選用全新大眾AJR發動機傳感器與執行器系統材料為基礎制作，模擬發動機運轉，演示發動機傳感器與執行器系統的工作過程；本示教板功能齊全、操作方便、安全可靠。
（一）結構組成
發動機電控單元、防盜控制單元、防盜鑰匙、發動機各類傳感器、發動機各類執行器、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
（二）功能特點
1．面板上繪有完整的發動機傳感器與執行器系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。
2．操縱開關及按鈕，可真實演示發動機各傳感器與執行器的工作過程。
3．?dāng)?shù)顯表顯示各傳感器信號電壓值。
4．發光二極管顯示工作元器件狀態。
5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
6．防盜匹配等操作。
7．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。
8．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
9．裝有診斷座，可讀取故障碼與數據流等。
（三）技術參數
外形尺寸：1240mm×550mm×1850mm（長×寬×高）
電源：220V交流電壓
工作電壓：12V直流電壓
工作溫度：-50℃～50℃
|
