SB-508家用電器實訓裝置
一、概述

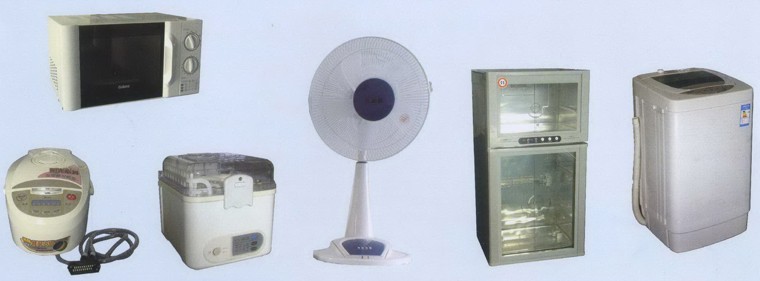

本實訓裝置包括電話煲、全自動洗衣機、洗碗機、微波爐、消毒柜等淡定故障分析與判斷方法。能使學生更全面的了解和掌握家用電器的工作原理和維修技能。全面的提高家電類的維修基恩那個是現代家電維修專業的必備學習工具。
二、技術性能
工作電源：AC220V±5% 50HZ
安全保護：漏電保護（動作電流≤30MA），過電流保護，熔斷器保護
最大輸入額定功率：1200W
環境溫度：－10℃~60℃
外型尺寸：1600×700××1650mm
三、實訓的基本配置及功能

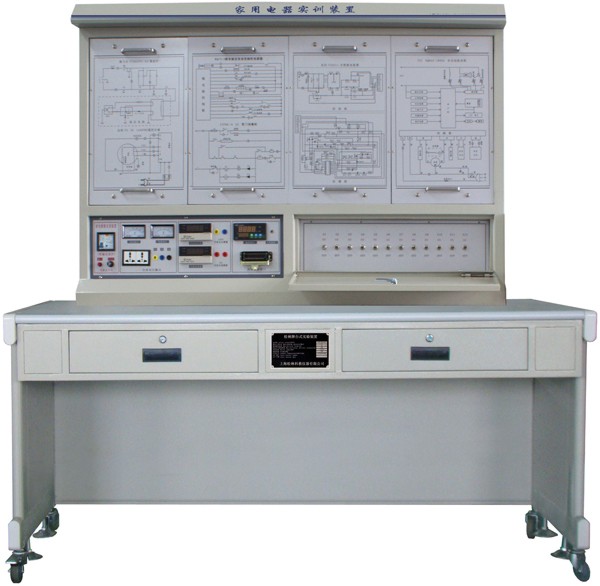

1實訓臺
鋁型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。
2 交流電源：220V 50Hz（帶有過流保護）
3 直流電源:可調、固定輸出
4 實訓考核系統:
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置60多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
12、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
5實訓掛件：鐵質雙層亞光密紋噴塑結構，鋁塑面板能完成機電類、電熱類、電磁類家電品的電氣原理實訓；能設置常見電氣故障；符合國家安全標準。
四、實訓項目
洗衣機模塊
1. 全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2. 全自動洗衣機機械結構的認識及拆裝
3. 進水、排水常見故障的檢測和排除
4.洗滌、脫水常見故障的檢測和排除
5.全自動洗衣機程控器的檢測
6.電機及電機控制故障的檢測和排除
7.機械傳動系統的常見故障及檢修
8.集成控制電路檢測和故障分析排除
9.漏電安全防護報警系統故障分析和排除抽油煙機模塊
10.抽油煙機常用元器件，及控制芯片的認識和檢測
11.抽油煙機機械結構的認識及拆裝
12.電機不轉故障的檢測和排除
13.電機轉動時無規律故障的檢測和排除
14.集成控制電路檢測和故障分析排除吸塵器模塊
15.吸塵器常見元器件，及控制芯片的認識和檢測
16.吸塵器機械結構的認識及拆裝
17.電機出現故障時的檢測和排除
18.無法吸塵故障的檢測和排除
19.過熱保護電路的檢測和維修
20.集成控制電路檢測和故障分析排除空氣凈化器模塊
21.凈化器常見元器件，及控制芯片的認識和檢測
22.吸塵器機械結構的認識及拆裝
23.高壓電路故障的檢測和排除
24.負離子發生器、風扇、空氣過濾器部分故障的檢測和排除
25.集成控制電路檢測和故障分析排除
26.漏電安全防護報警系統故障分析和排除電熱水器模塊
27.電熱水器常見元器件，及控制芯片的認識和檢測
28.電熱水器機械結構的認識及拆裝
29.防電墻技術的學習及故障的分析與排除
30.內膽故障的分析和排除
31.恒溫電路部分故障的分析和排除
32.電熱水器使用安全的學習和掌握
33.集成控制電路檢測和故障分析排除
34.漏電安全防護報警系統故障分析和排除電烤箱模塊
35.電烤箱常見元器件，及控制芯片的認識和檢測
36.電烤箱機械結構的認識及拆裝
37.溫控器部分故障的分析和排除
38.定時控制電路故障的分析和排除
39.內膽故障的分析和排除
40.集成控制電路檢測和故障分析排除電飯煲模塊
41.微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測
42.微電腦控制電飯鍋結構的認識及拆裝
43.微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
44.微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
45.微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
46.微電腦控制電飯鍋的常見故障及維修
47.微電腦控制電飯鍋控制電路常見故障的檢測及維修微波爐模塊
48.微波爐主要元器件，控制芯片，顯示器件的認識與檢測
49.微波爐結構的認識及拆裝
50.微波爐加熱的原理分析及實物演示
51.微波爐微波產生電路的常見故障及檢測維修
52.微波爐控制電路及定時電路常見故障與檢測維修
53.微波爐電壓轉換電路的常見故障及檢測維修
54.微波爐保護裝置的檢測與維修
55.微波爐常見故障的檢測及維修
|
